1．产品概述

XBZW-12/ □系列高压无功补偿装置，将电压监测与无功补偿合为一体，是为改善电力系统12（6.3）kV线路无功大、线损高的状况而研制的线路分散补偿电容器的专用自动控制装置。本装置主要由12kV高压并联电容器组、真空开关、12kV电压互惑器、12kV高压电流互感器等组成。

2．型号含义及分类

3．主要技术参数

◆额定电压：12kv；

◆额定频率：50Hz；

◆额定容量：50-600kvar；

◆电容偏差：≤-5%~+10%；

1）安装地点无剧烈震动及颠簸；

2）电容器在额定电压、额定频率下，20℃时的损耗角正切值：膜纸复合介质≤0.0012，纯膜介质≤0.0005；

3）绝缘水平：电容器端子与外壳间能随10kv / 10s工频试验电压。

◆真空开关

1）额定电压：12kv

2）额定电流：630A

3）频率：50Hz

4）绝缘水平：一次回路相间、相对地耐受42 kv/min的工频试验电压，控制回路耐受2kv/min的工频试验电压；

5）机械寿命：1X10５次

4．使用条件

◆周围空气温度不高于+50℃，不低于-40℃，24小时平均温度不高于+40℃

◆海拔高度不超过1000m；

◆周围无有害气体和蒸汽，无易燃、易爆及导电性介质；

◆安装地点无剧烈震动及颠簸。与上述任一条件不符合时，视为特殊使用环境，应向制造厂提出来，进行协商解决。

5．基本功能

◆对线路进行实时监测，以无功功率及电压的变化作为 判断投切的条件，投入与切除高压电容器组。

◆过电压快速切除电容器，防止电容器在过电压下运行。

◆欠电压快速切除电容器。

◆过电流、欠电流快速切除电容器。

◆缺相拒投或快速切除电容器。

◆可以在断电情况下读取和设置有关数据。

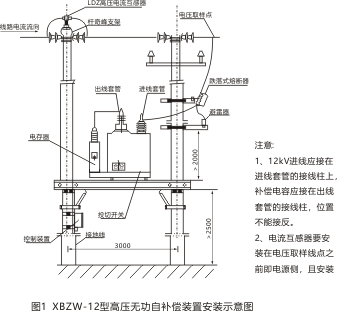

6．外形及安装尺寸
